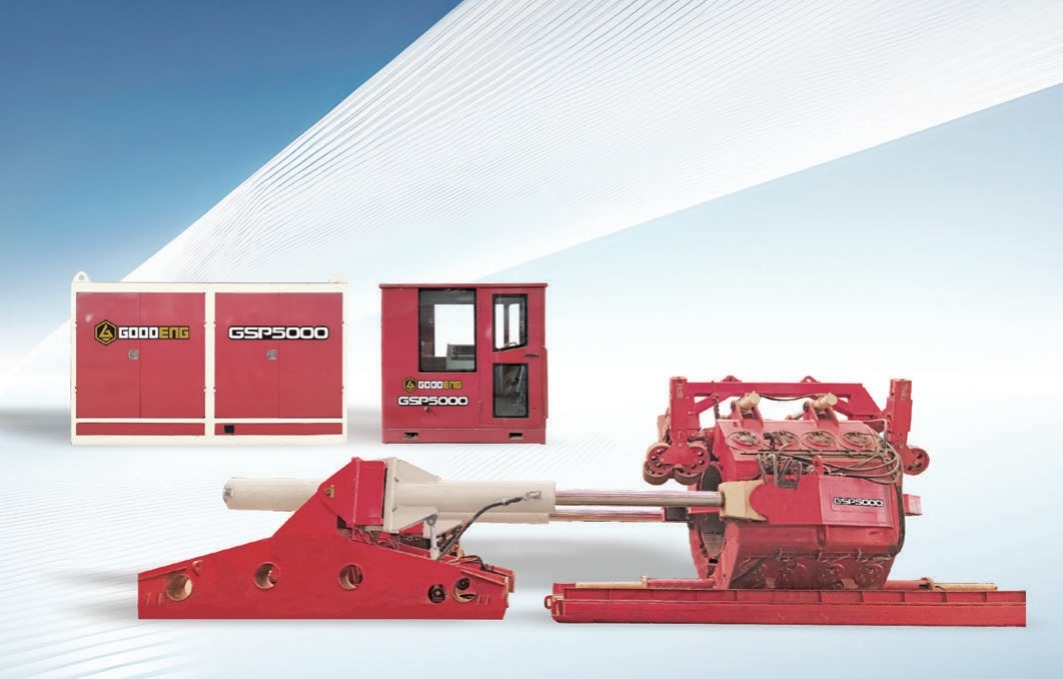

le propulseur de tuyaux goodeng GSP5000, le propulseur de tuyaux goodeng,

" Goodeng Machine " GT5000 propulseur de tuyaux joue un rôle important à un point clé PetroChina Pipeline Bureau Bangladesh projet de croisement directionnel d'amarrage à point unique victoire globale

1. Profil du projet

Nom du projet:ProjetL'amarrage à un seul point au Bangladesh

Constructeur: China Petroleum Pipeline Engineering Co. Ltd.

Localisation du projet: Mattbari, port sud de Chittagong, Bangladesh Longueur du passage:1220m

Caractéristique du projet: dernier projet de forage directionnel de débarquement dans le sud du Bangladesh, projet d'amarrage à un point unique, de diamètre 914 mm, épaisseur de paroi 31.75 mm et une longueur de 1580 mètres, a créé la plus grande construction de diamètre et de longue distance pour les entreprises chinoises dans le domaine du forage directionnel des passages terrestres et maritimes.

Conditions géologiques: conditions géologiques complexes, géologie du sable.

Difficultés d'ingénierie: traversée de la terre à la mer, très innovante et exigeante; géologie du sable, creusement de trous de grande qualité faciles à s'effondrer;température élevée locale et pluvieux et Fani forte attaque de plate-forme et autres conditions météorologiques extrêmes.

Équipement de construction:Propulseur de tuyaux Goodeng GT5000

2Sélection des propositions techniques

Il y a quelques problèmes pratiques, tels que l'espace d'opération de préposition limité, la faible stabilité des performances du système de boue d'eau de mer,Le rebond de contrainte du retrait des tuyaux de forage en mer et l'effondrement facile des trous dans la géologie de la couche de sableSur la base des enseignements pleinement tirés de l'expérience réussie de la traversée au stade précoce,l'unité de construction choisit finalement la "sécurité et l'arme de sécurité" de la grande construction de forage directionnel.

3- Mise en œuvre du programme technique

3.1 Détermination de la position du propulseur de tuyauterie GT5000

Par les deux bras hydrauliques du tuyau t- Je ne sais pas.(l'angle de fonctionnement du tuyau t- Je ne sais pas.La position du tuyau a été déterminée par l'utilisation de l'outil GPS (qui peut être réglé entre -15° et 5°).- Je ne sais pas.dans la position axiale du tuyau de point déterré.

3.2 Réglage de l'ancrage au sol du GT5000Propulseur de tuyauterie

Étant donné que la force maximale de poussée et de rétraction produite par la machine de poussée de tuyaux est de 5080 kN,le propulseur de tuyau doit être fixé sur une base solide pour résoudre la force de la machine sur le siège lors de la poussée du tuyauL'ingénieur du service après-vente de Goodeng a personnalisé une boîte d'ancrage en acier de 6 000 mm de longueur, 4 000 mm de largeur et 2 000 mm de hauteur pour le propulseur de tuyau.le tuyau d'acier est utilisé pour empiler autour à 6-8 mètres de profondeur pour augmenter la force d'ancrage.

3.3 Installation du propulseur de tuyauterie GT5000

L'ingénieur du service après-vente de Goodeng a installé le propulseur de tuyau sur la boîte d'ancrage et a ajusté la position du propulseur de tuyau en fonction du diamètre du tuyau de remorquage arrière.

(5)Préparez-vous àRetour en arrière

Compte tenu de l'influence du point d'entrée du tuyau sur le trou et de la hauteur du propulseur du tuyau, de l'angle d'entrée dans le trou et de l'angle d'affaissement du tuyau d'acier sous l'action de l'auto-poids,le tuyau préfabriqué est hissé avec le panier suspendu de la grue (grue à tuyaux), et l'angle requis est soulevé avec la machine de poussée de tuyau pour assurer l'entrée en douceur du tuyau dans le trou avec l'angle déterré conçu.

4Procédure de demande et effet

À 14 h, le 11 mai,2019, le dernier projet de forage directionnel de débarquement dans le sud du Bangladesh a commencé.le tuyau n' a pas été déplacéIl a été décidé d'utiliser le propulseur de tuyau GT5000 pour aider.chaque tuyau de forage a été remorqué par une force de poussée, la force de retrait est comprise entre 1000-3500 KN, la distance entre 1-3 m à chaque fois À 15h00 le 17 mai 2019, après 145 heures, la longueur totale de 1580 mètres a été complétée pour le retrait.En ce moment même, le dernier projet de forage directionnel de débarquement dans le sud du Bangladesh a été achevé avec succès.

5. Résumé

The successful completion of the last landing directional drilling project in the south of Bangladesh single point mooring project has accumulated valuable experience for the complex environment directional crossing project and set up an industry exampleIl marque également le progrès technologique des entreprises chinoises dans le domaine du forage directionnel de la traversée terrestre et maritime.qui sera d'une grande efficacité, facile à utiliser et autres caractéristiques humanisées pour la construction de forage directionnel de grande taille.
